对比 项目 | 更换 屋面 | TPO 卷材 | 其它材料(无标准) | MT防水系统 |
---|---|---|---|---|
环保 | 产生大量建筑垃圾 | 不产生建筑垃圾 | 气味大,易燃 | 不产生建筑垃圾 |
成本 | 成本高 | 非常高 | 成本低 | 成本低 |
寿命 | 便宜的面板2~3年即生锈 | 15年以上 | 1~3年 | 25年 |
工期 | 工期长 | 工期长 | 工期短 | 工期短 |
维护性 | - | 非常难 | 易老化不具维护价值 | 维修难度低 |
MT防水系统是 维护者 专为轻钢屋面防水而设计的一种耐高温、耐疲劳、超耐侯的防水系统。
系统巧妙的结合每种材料的优点,按特定的工艺、顺序施工,可形成一种高拉伸强度、高弹性防水系统。-30℃依旧可能保持柔韧性。
MT涂层系统属于FM4470认可的一级屋面防水系统,寿命长达25年。系统由不同功能的涂层及高性聚酯纤维网格布共同组成,经连续多层涂敷,形成连续的、致密的防水层。
通过对屋顶的锁边缝、屋脊、镙钉、横向搭接缝、风机、泛水板、采光窗等,所有可能产生渗漏的节点和接缝铺设1.2mm厚MT防水系统,使屋顶形成一个无缝的整体。
1、通过对屋顶的锁边缝、屋脊、镙钉、横向搭接缝、风机、泛水板、采光窗等,所有可能产生渗漏的节点和接缝铺设1.2mm厚MT防水系统,使屋顶形成一个无缝的整体。
2、整体整体喷涂2道MT防水隔热涂料,涂层厚度0.32mm。
与金属、玻璃、铝塑板、树脂、混凝土均有好的粘结性能
抗紫外线、抗老化,外露使用寿命长达25年
涂层具有透气性,不易起鼓、开裂
优异的耐高温性能和低温柔性(-30℃~88℃)
涂层具有良好的抗酸碱性能
能长期抑制霉菌及藻类生长
绿色环保,无气味,符合V.O.C气味散发规定
无明火、无加热作业,安全无隐患
施工过程完全不影响室内的使用
工艺简单,质量可控性强,系统质量稳定
多种颜色完美匹配建筑装饰
据大量案例证明,屋面整体铺设MT涂层统可提高屋面整体抗风掀能力。
详细了解符合您屋面的方案,请与维护者屋面销售工程师或授权屋面承建商垂询

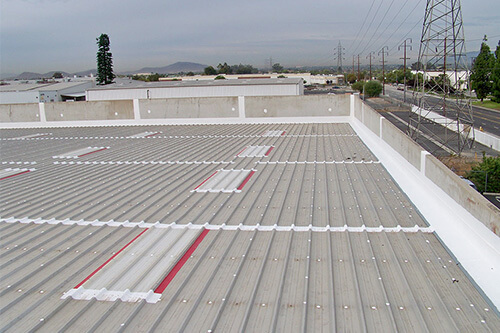

对屋面所有防水薄弱节点,如:屋脊、锁边缝、横向搭接缝、螺钉、泛水板、采光窗、风机、天沟、屋面突出管道等铺设MT涂层系统。

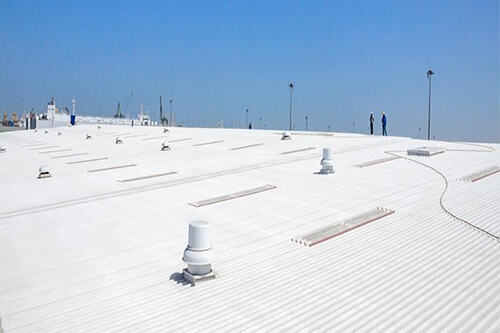

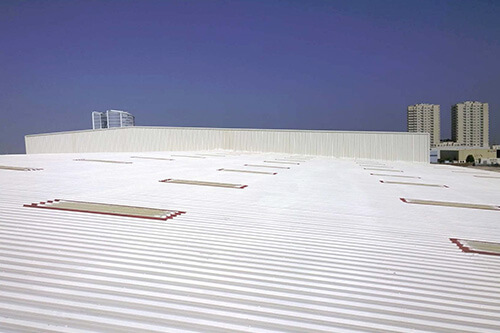

对屋面板整体喷涂两道MT表层涂料,使屋面形成一个弹性密封的无缝整体。
项目 | 技术指标 |
---|---|
适用温度 | -30℃~88℃ |
系统拉伸强度 | 11.5Mpa |
涂层厚度 | 1.2mm |
断裂延伸率 | 150% |
透气性 | 3~5Perms |
低温柔性 | -30℃,1h无裂纹 |
可燃性 | B级 |
气候加速实验 | 2000小时 |
喷盐实验 | 无反应 |
粘结强度 | 混凝土:6098Psf / 金属板:1753Psf |
基层处理:
施工前检查屋面,确保屋面板牢固 、无锈蚀、无浮灰尘土、无冰冻物、无潮湿或其它可能妨碍涂层粘结的杂物,如不符合上述条件,应做如下处理使其达到要求:
1、清除灰尘 、冰冻物、疏松附着物等,确保基层干净、干燥;
2、更换已生锈的螺钉等固件,螺钉松动的应予以另固或更换;
3、如有生锈等现象应除锈防腐处理,锈蚀穿孔面板应更换。
薄弱节点施工:
1、根据现场防水位置和尺寸,预先裁剪好缝织聚酯布;
2、在需要防水处理的区域涂刷第一道基层涂料,在其仍湿润时将聚酯酯布铺于其上,并用刷子压平,确保聚酯布不起泡、不起皱。涂刷第二道基层涂料时应充分浸透聚酯布,使上下两层防水涂料充分融合。待第二道基层涂料全干后涂刷第三道基层涂料。
3、MT表层涂料分两次涂刷,时间间隔不小于4小时。
注意事项:
1、节点防水施工时,涂料施工宽度应比聚酯布宽2~3cm。
2、屋面板整防水喷涂施工时,涂料干膜厚度应≥160μm。
1、环境温度低于5℃或施工后12h时内温度可能低于5℃时应禁止施工。
2、雨天应停止施工或做好成品防护工作。
3、化工厂或酸碱气体排出的屋面,涂层干透前应做好相关防护措施。
4、MT表层涂料应在第三道基层涂料表后涂刷,建议相隔不超过48小时。
5、涂层施工完毕后应好成品防护措施,48小时内避免践踏,以免破坏涂层。
6、MT涂层施工完成后,涂层强度、粘结性能完全建立期间避免进行极限的性能测试。
基层防腐涂料建议876转锈封闭底漆、2024带锈防腐涂料。
基层防水涂料可以选择MT50防水涂料。
表层涂料可以选择MT 50C防水隔热涂料。
树脂对涂料而言如同CPU与电脑一样,她决定了涂料性能与瓶颈,持续的基础化学研究突破技术瓶颈
每支产品&方案都是不完美的,只为解决所面临的特定问题而生,更不是凭空想像、模仿、抄袭所生
维护者长期专注于高品质的屋面系统与防水维修工程,并依此设计开发出一个个精雕细琢的产品与方案
© 2013-2020 维护者版权所有 闽ICP备19015405号-3
